一、方案概述：
       电力行业是国民经济的基础行业，随着经济的快速发展，我国电力需求不断增长，大容量高参数的300MW及以上火电机组正成为电力工业的主力机组，火电厂氮氧化物排放总量日益增加。脱硝自动化控制系统满足火电厂锅炉烟气脱硝和各生产型企业锅炉烟气脱硝的环保要求，具有脱硝效率高、无二次污染、能满足循环经济要求等优势。提高脱硝运行的安全可靠性、节能降耗，保证脱硝系统的安装、操作和维护简单。
       SNCR脱硝系统主要由还原剂溶液/制备系统(还原剂配置系统/氨水卸载系统)、还原剂溶液储存系统、加压及控制系统(还原剂增压&空气增压)、控制计量分配系统、雾化喷射系统组成。
SNCR脱硝步骤，是由下面三个基本过程完成:制备和储存还原剂；将还原剂注入炉膛反应区；还原剂与NOx在850℃~1050℃的温度区间进行化学反应，实现脱硝。具有运行成本低、建设周期短的经济优势。

二、硬件配置
 1、低压配电柜（MNS抽屉柜、GGD配电柜、XL-21动力柜、GGJ电容补偿柜、XM配电箱）
 2、MCC柜 （变频控制柜、软起动柜、星三角起动柜、直接起动柜）
 3、PLC柜  、MCC&PLC一体柜
 4、仪器仪表（压力变送器、电磁流量计、磁翻板液位计、氧含量仪、多功能仪表）
 5、阀门（电动阀门、气动阀门、电磁阀）
 6、工控机 、工业交换机、UPS、光纤与网线

三、自控系统构架

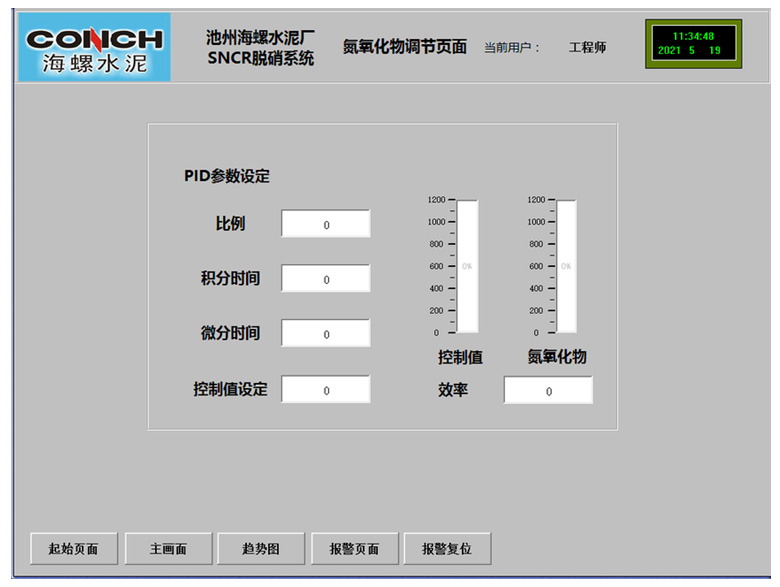

 四、工控机与触摸屏组态界面

项目组态分析 :
       SNCR脱硝工艺技术：选择性非催化还原技术（简称SNCR）,是一种不用催化剂，直接在炉内在850℃~1050℃的温度范围内，将含氮基的还原剂（如氨水、尿素溶液等）喷入炉内，选择性的将烟气中的NOx还原脱除，生成氮气和水的清洁脱硝技术。

项目组态总图

五、控制系统功能

•实时监测
实时监测整个系统的设备运行状态以及电压、电流、频率、状态、控制方式等设备参数。
实时监测整个系统的压力、流量、液位、PH值、氮氧化物、风机、水泵回路等工艺参数。

•传输网络
有线网络: ADSL、光纤、网线通信时，支持视频实时监控。
无线网络: GPRS/CDMA/NB-IOT通信时可远程拍照，3G、4G通信时可视频传输。

•自动控制
远程控制电动阀门的开、关等
远程控制水泵的启、停，阀门的开度等。
远程切换整个供水系统的手动/自动控制模式。

•报警功能
支持设备故障报警及采集参量上下限报警，固定限值报警处理，并可报警切除等。
支持红外监测、有声光报警器报警、软件告警、向相关值班管理人员发送短信或邮件报警等，支持报警照片自动上传。

•高级分析
分析采集数据，计算环境空气质量、温度监测，提出系统设备改型参考建议。
自动生成数据统计报表、过程分析曲线并打印留存，提高信息化办公效率。
过程变量输入扫描处理，历史数据存储和检索（HSR）
